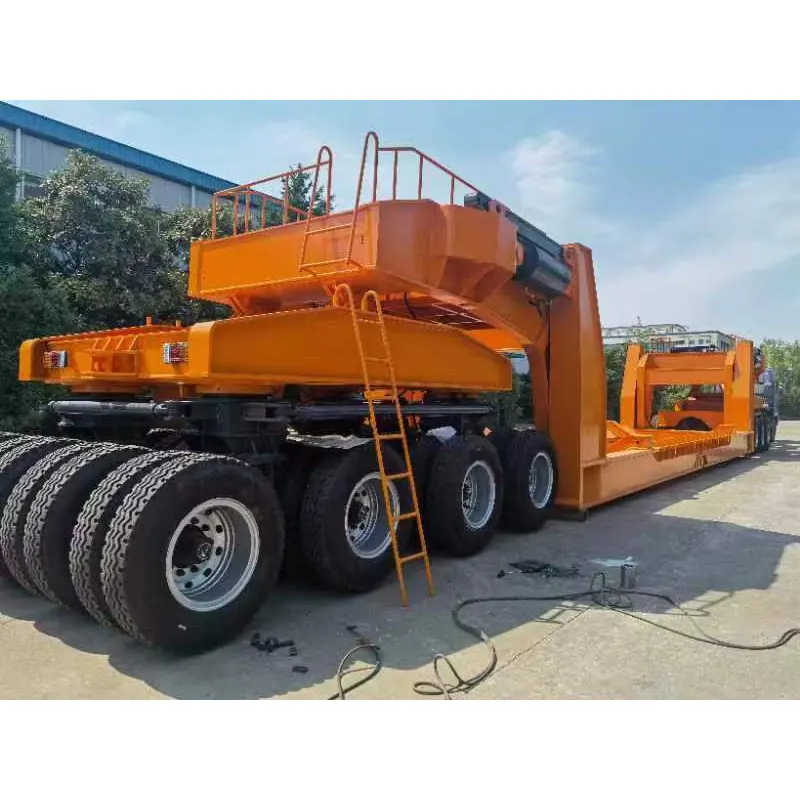

ဟိုက်ဒရောလစ်စတီယာရင်စနစ်ပါရှိသော Multi-axle Modular Semi Trailer

အဆင့်သတ်မှတ်ထားသော Axle Load

45,000 ကီလိုဂရမ်

ပလပ်ဖောင်း အကျယ်

2,990 မီလီမီတာ

ပလပ်ဖောင်းအမြင့်

1,175 မီလီမီတာ (± 300 မီလီမီတာ)

ဘီးတပ်

1,500 မီလီမီတာ

နင်းတယ်။

1,800 မီလီမီတာ

စတီယာရင်ထောင့် (ပထမထောင့်)

55°

တာယာ

215/75 R17.5

တာယာဖိအား

၁၁ ဘား

ဆက်စပ်ပစ္စည်းများ

မော်ဒယ်

အမှတ်တံဆိပ်

1

အမြန်ချိတ်ဆက်ကိရိယာ

RK12-1624

မြေခွေးဆိုင်

2

ဟိုက်ဒရောလစ်ပိုက်

Aeroquip

3

ဓာတ်ပေါင်း

Fenghua

4

Multiway Directional Valve

Q45/5

Bondioli-Pavesi

5

အင်ဂျင်

KD625

Kohler

6

လျှပ်စစ်ချိတ်ဆက်ကိရိယာ

ဝင်း

7

Slewing Bearing

၀၁၀.၂၀.၆၄၁

Fenghe

8

ဟိုက်ဒရောလစ်အဆစ်

ETON စံနှုန်း

9

ဟိုက်ဒရောလစ်ပန့်

A2F12

ရှန်ဟိုင်းလျှပ်စစ်

10

ဆလင်ဒါ

အထုပ်များ

11

Explosion Proof Valve

SDCG300A

ဝေလီ

12

Axle

BPW စံနှုန်း

yuek

13

တာယာ

--215/75R17.5

နှစ်ထပ်ဒင်္ဂါးပြား

14

နှုတ်ခမ်းသား

--၆.၀၀-၁၇.၅

Zhengxing

15

အဲယားပတ်လမ်း

ညည်းညူ

Axle qty

3

အမြန်နှုန်း (km/h)

0.5

5

40

80

မက်တယ်။ စုစုပေါင်းအလေးချိန်(t)

135.0

109.8

60

49.2

ကန့်သတ်အလေးချိန်(t)

10.41

အဆင့်သတ်မှတ်ထားသော ဝန် (t)

124.59

99.39

49.59

38.79

Axle load (t)

45.0

36.6

20.0

16.4

စုစုပေါင်းအရှည် (mm)

4500

အကျယ်အဝန်း (mm)

2990

စုစုပေါင်းအမြင့် (mm)

1175±300

Wheelbase (mm)

1500

နင်း (မီလီမီတာ)

၁၈၀၀/၇၃၅

တာယာ

215/75R17.5  135/133J 16PR

နှုတ်ခမ်းသား

6.00-17.5

တာယာအရေအတွက်။

24

Wheel Steering Angle

55°

အချင်းဝက် (mm)

≤1500 (အတွင်း)၊ ≤5740 (အပြင်)

Operating အပူချိန်

-40℃～+55℃

Axle qty

4

အမြန်နှုန်း (km/h)

0.5

5

40

80

မက်တယ်။ စုစုပေါင်းအလေးချိန်(t)

180.0

146.4

80

65.6

ကန့်သတ်အလေးချိန်(t)

13.86

အဆင့်သတ်မှတ်ထားသော ဝန် (t)

166.14

132.54

66.14

51.74

Axle load (t)

45.0

36.6

20.0

16.4

စုစုပေါင်းအရှည် (mm)

6000

အကျယ်အဝန်း (mm)

2990

စုစုပေါင်းအမြင့် (mm)

1175±300

Wheelbase (mm)

1500

နင်း (မီလီမီတာ)

၁၈၀၀/၇၃၅

တာယာ

215/75R17.5  135/133J 16PR

နှုတ်ခမ်းသား

6.00-17.5

တာယာအရေအတွက်။

32

Wheel Steering Angle

55°

အချင်းဝက် (mm)

≤2550(အတွင်း)၊ ≤7500(အပြင်)

Operating အပူချိန်

-40℃～+55℃

Axle qty

5

အမြန်နှုန်း (km/h)

0.5

5

40

80

မက်တယ်။ စုစုပေါင်းအလေးချိန်(t)

225.0

183.0

100.0

82

ကန့်သတ်အလေးချိန်(t)

17.31

အဆင့်သတ်မှတ်ထားသော ဝန် (t)

207.69

165.69

82.69

64.69

Axle load (t)

45.0

36.6

20.0

16.4

စုစုပေါင်းအရှည် (mm)

7500

အကျယ်အဝန်း (mm)

2990

စုစုပေါင်းအမြင့် (mm)

1175±300

Wheelbase (mm)

1500

နင်း (မီလီမီတာ)

၁၈၀၀/၇၃၅

တာယာ

215/75R17.5  135/133J 16PR

နှုတ်ခမ်းသား

6.00-17.5

တာယာအရေအတွက်။

40

Wheel Steering Angle

55°

အချင်းဝက် (mm)

≤1500 (အတွင်း)၊ ≤5740 (အပြင်)

Operating အပူချိန်

-40℃～+55℃

Axle qty

6

အမြန်နှုန်း (km/h)

0.5

5

40

80

မက်တယ်။ စုစုပေါင်းအလေးချိန်(t)

270

219.6

120

98.4

ကန့်သတ်အလေးချိန်(t)

20.76

အဆင့်သတ်မှတ်ထားသော ဝန် (t)

249.24

198.84

99.24

77.64

Axle load (t)

45

36.6

20

16.4

စုစုပေါင်းအရှည် (mm)

9000

အကျယ်အဝန်း (mm)

2990

စုစုပေါင်းအမြင့် (mm)

1175±300

Wheelbase (mm)

1500

နင်း (မီလီမီတာ)

၁၈၀၀/၇၃၅

တာယာ

215/75R17.5 16PR

နှုတ်ခမ်းသား

6.00-17.5

တာယာအရေအတွက်။

48

Wheel Steering Angle

55°

အချင်းဝက် (mm)

2030 (အတွင်း)၊ 6650 (အပြင်)

Operating အပူချိန်

-40℃～+55℃

ငါးဘီးဝန် (t)

အဆင့်သတ်မှတ်ချက် 35၊ အမြင့်ဆုံး ၅၀

ငါးဘီးအမြင့် (flatform1175)(mm)

၁၃၇၀/၁၅၂၀

နောက်ဘက်လှည့်အချင်းဝက် (mm)

2800

ငန်းလည်တိုင်နှင့် လယ်ထွန်စက်၏ အများဆုံးထောင့်

105°

ဘုရင်တံ

90# (3.5လက်မ)

ကန့်သတ်အလေးချိန် (t)

appr ၆.၅

အတိုင်းအတာ (mm)

3962×2500×1841+400

အင်ဂျင်

Kohler KD625

ပါဝါ

21Kw/28.5Hp

မက်တယ်။ Rotor မြန်နှုန်း

3000r

အများဆုံး Torque မြန်နှုန်း

2200r

ဟိုက်ဒရောလစ်ပန့်

ရှန်ဟိုင်းလျှပ်စစ် A2F12

Pump စီးဆင်းမှုနှုန်း

12ml/r

မက်တယ်။ Pump Output Pressure

35 Mpa

အဆက်အစပ်

KTR BOWEX FLE-PA

အဆင့်သတ်မှတ်ထားသော အထွက်ဖိအား

31.5 Mpa

ကိုယ်အလေးချိန်ထိန်းပါ။

300Kg
